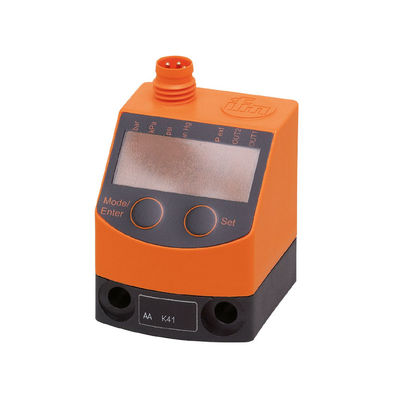

حسگر فشار IFM برای پنوماتیک PQ7834 PQ-010-RHR18-QFPKG/AS

مقدار تولیدی:	1
قیمت:	$207/piece
بسته بندی استاندارد:	805050 میلی متر
دوره تحویل:	3 روز
روش پرداخت:	T/T
ظرفیت تامین:	1 عدد در انبار

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

محل منبع

آلمان

نام تجاری

گواهی

شماره مدل

PQ7834

سیستم:

کنتاکت های با روکش طلا

وزن[g]:

ابعاد[mm]:

42 × 30 × 32

توضیحات محصول

ویژگی های محصول
تعداد ورودی و خروجی						تعداد خروجی های دیجیتال: 2
محدوده اندازه گیری					-1...10 بار	-15...145 psi	-30... 296 اينچ گري	-100 تا 1000 کپا
اتصال فرآیند					اتصال رشته ای G 1/8 رشته داخلی
درخواست
ویژگی ویژه						رابط های زره دار
درخواست					برای کاربردهای صنعتی
رسانه ها					هوا فشرده
به صورت مشروط برای						سایر رسانه ها بر اساس درخواست
دمای متوسط			[°C]			0....60
حداقل فشار انفجار					30 بار	۴۳۵ پسی	886 inHg	۳۰۰۰ کیپای
درجه بندی فشار					20 بار	۲۹۰ psi	591 inHg	2000 کپا
مقاومت خلاء [mbar]					-1000
نوع فشار						فشار نسبی؛ خلاء
ifm الکترونیک gmbh • Friedrichstraße 1 • 45128 Essen ما حق ایجاد تغییرات فنی بدون اطلاع قبلی را محفوظ می داریم.04.2023

PQ7834
سنسور فشار برای		پنوماتیک
PQ-010-RHR18-QFPKG/AS/
داده های برق
ولتاژ کار			[V]			18...32 DC؛ (به SELV/PELV)
مصرف جاری			[mA]			< 50
حداقل مقاومت عایق			[MΩ]			100(500 ولت DC)
کلاس حفاظت					III
حفاظت از قطب معکوس					آره
حفاظت از ولتاژ بالا					بله (<40 ولت)
زمان تاخیر روشن شدن			[s]		0.3
نگهبان یکپارچه					آره
ورودی / خروجی
تعداد ورودی و خروجی						تعداد خروجی های دیجیتال: 2
خروجی
تعداد کل خروجی ها						2
سیگنال خروجی						تغییر	سیگنال
طراحی الکتریکی						PNP
تعداد خروجی های دیجیتال						2
عملکرد خروجی					به طور معمول باز / به طور معمول بسته است.
حداکثر ولتاژ کاهش تغییر خروجی DC			[V]		2
نرخ جریان ثابت خروجی DC سوئیچ			[mA]		100
فرکانس سوئیچینگ DC			[هرتز]		< 200
حفاظت از اتصال کوتاه					آره
نوع مدار کوتاه حفاظت					نبض
محدوده اندازه گیری/تنظیم
محدوده اندازه گیری					-1...10 بار	-15...145 psi	-30... 296 اينچ گري	-100 تا 1000 کپا
نقطه تنظیم SP					-0.9...10 بار	-13...145 psi	-26... 296 inHg	-90 تا 1000 کپا
نقطه بازنشستگی rP					-0.95....9.95 بار	-14...144 psi	-28... 294 inHg	-95...995 کپا
مراحل					0.05 بار	1 پی اس آی	2 inHg	5 کیپای
دقت / انحراف
دقت نقطه سوئیچ [% از طول مدت]						< ± 05
تکرار	[% از طول مدت]					< ± 01(با نوسانات دمایی < 10 K)
انحراف از ویژگی ها [% از طول مدت]					< ± 0,25 (BFSL) / < ± 0,5 (LS) ؛ (BFSL = بهترین خط مستقیم مناسب؛ LS = تنظیم مقدار مرزی)
انحراف هیسترز [% از طول مدت]					< ± 025
ثبات بلند مدت						< ± 005(هر شش ماه)
	[% از طول مدت]
ضریب دمای صفر نقطه [٪ از طول طول / 10 K]					0,2(۰ تا ۶۰ درجه سانتیگراد)
محدوده ضریب دمای [٪ از طول طول / 10 K]					0,2(۰ تا ۶۰ درجه سانتیگراد)
ifm الکترونیک gmbh • Friedrichstraße 1 • 45128 Essen ما حق ایجاد تغییرات فنی بدون اطلاع قبلی را محفوظ می داریم.04.2023

PQ7834
سنسور فشار برای		پنوماتیک
PQ-010-RHR18-QFPKG/AS/
زمان پاسخ
زمان پاسخ [ms]						< 25
زمان تاخیر قابل برنامه ریزی dS dr				[s]	0" 0002....5
نرم افزار / برنامه نویسی
گزینه های تنظیم پارامتر					هیستریز / پنجره؛ به طور معمول باز / به طور معمول بسته؛ عملکرد تشخیصی؛ منطق سوئیچینگ؛ تاخیر روشن شدن/ خاموش شدن؛ خفیف شدن؛ واحد نمایش
شرایط عملیاتی
دمای محیط [°C]						0....70
دمای نگهداری [°C]						-25...85
حفاظت					IP 65
آزمایشات / تاییدات
EMC					EN 61000-4-2 ESD		4kV CD / 8kV AD
					EN 61000-4-3 تابش HF		10 V/m
					EN 61000-4-4 انفجار		2 کلوولت
					EN 61000-4-5 افزایش		0،5/1 کلوولت
					EN 61000-4-6 HF هدایت شده		10 ولت
مقاومت در برابر ضربه					DIN IEC 68-2-27		50 گرم (11 میلیمتر)
مقاومت لرزش					DIN IEC 68-2-6		20g (10...2000 هرتز)
MTTF [سال]					455
دستورالعمل تجهیزات تحت فشار					تمرین مهندسی خوب؛ می تواند برای مایعات گروه 2 استفاده شود؛ مایعات گروه 1 بر اساس درخواست
داده های مکانیکی
وزن [g]						84.5
مواد					PBT؛ FKM؛ پلی استر
مواد (بخش های مرطوب شده)					مس؛ FKM؛ سیلیکون (پوشیده شده) ؛ PBT
حداقل چرخه های فشار					50 میلیون
اتصال فرآیند					اتصال رشته ای G 1/8 رشته داخلی
نمایشگرها / عناصر عملیاتی
نمايش					واحد نمایش		4 × LED، سبز
					وضعیت تغییر		2 × LED، زرد
					نمایش عملکرد		نمایش حروف و ارقام، چهار رقمی
					مقادیر اندازه گیری شده		نمایش حروف و ارقام، چهار رقمی
واحد نمایش						بار؛ kPa؛ psi؛ inHg
لوازم
لوازم جانبی (اختیاری)					مجموعه نصب برای ریل DIN: TH 35-7,5 / EN60715، E37340
					طول رشته: 1/8" E30075
					دستگاه فشار هوا برای لوله: Ø 6 mm، E30076
					دستگاه فشار هوا برای لوله: Ø 8 mm، E30077
